呼吸閥的原理與儲罐本身的承壓能力

2019-08-04 關注次數：

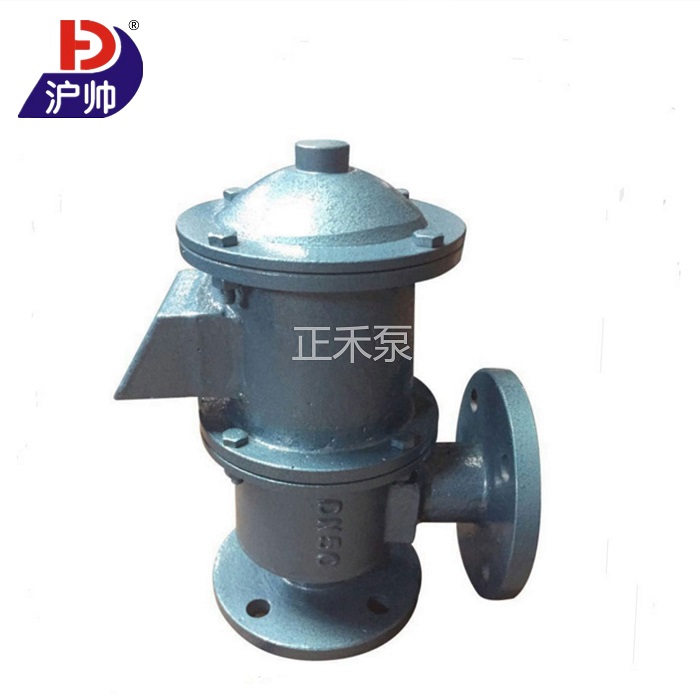

阻火呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。

呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置，特別適用于貯存物料以氮?dú)夥忭數墓绊敵汗蕖?/p>

呼吸閥相關的原理：

呼吸閥：當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續加高；罐外的大氣將頂開呼吸閥的負壓閥盤，緊定式呼吸閥，緊定式呼吸閥通常用于低壓直通管道，密封性能取決于塞子和塞體之間的吻合度好壞，其密封面的壓緊是依靠擰緊下部的螺母來實現的。一般用于PN≤0.6Mpa。
